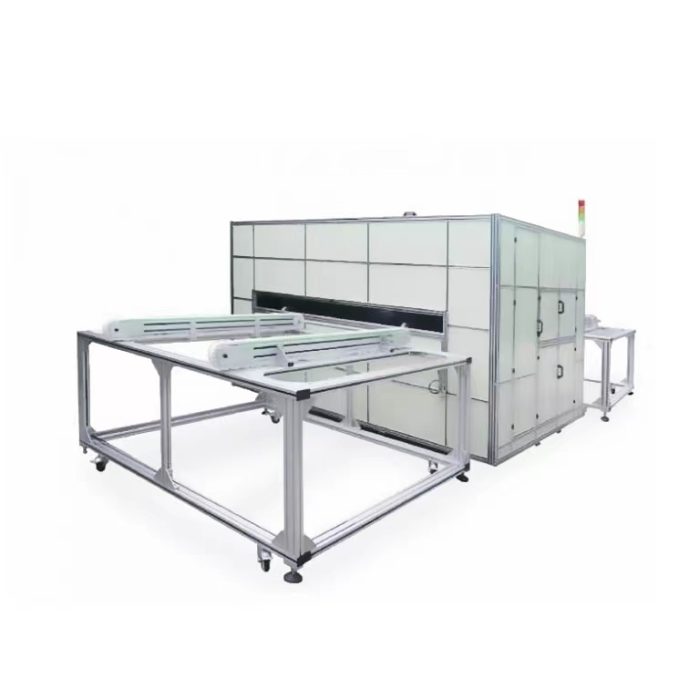

全自動組件EL檢測儀
Product name 產品名
→Subassembly EL?tester -?auto全自動組件EL檢測儀
Function功能
→Interpretable defect可判斷缺陷：碎片，斷柵，隱裂，燒結網紋，低效率片等
Application 應用
→Object測試對象：光伏?單晶/多晶組件（層前 層后 裝框后）
→Scope測試范圍：10*10~2300*1200mm
→?Option測試選擇：高電流；低電流
Product advantage 特點優勢
1、適用于所有組件生產商對EL檢測的需求
2、針對層壓前、層壓后、短邊進、長邊進等有多種設備類型匹配
3、與流水線配套使用，對接方便快捷
4、高端定制檢測軟件，可根據客戶不同需求進行完美定制
Technical specifications 技術規格
→Test method測試方式：在線傳送帶上下料進行EL檢測
→Camera相機：
芯片：索尼
像素：3600萬 ?CMOS /CCD （提供更多像素選配）
曝光時間：1~60可調
濾光：無紅外線燈光過濾
→Frequency測試周期： 10~30?s
→Power機配電源：0~100V/0~20A直流穩壓電源
→Current option電流選擇:
高電流：7—20A
低電流：0.1—3A
→Conveyer system傳送系統
上料：傳送帶上料 自動歸正
下料：傳送帶下料
→Test system測試系統：頂升反射
→Division system分料系統：組件下料后90度直角方向傳輸，用于分料
→Power on method上電方式：模塊接觸式上電
→Human-compute interface人機界面：
圖像放大，剪切，條碼顯示
缺陷分類保存，條碼掃描，條碼查詢
檢測監控，缺陷統計，產線統計等...
功能選擇：高電流，低電流
注：特殊功能可額外添加定制
→Software軟件：
圖像顯示：放大、標記、條碼顯示
圖像處理：圖像優化、剪切、矯正
查詢：條碼掃描、條碼查詢、日期查詢
功能選擇：高電流，低電流
其他：圖像缺陷分類保存?等
| 名稱 | 規格 | 數量 |
|---|---|---|
| 暗箱 | 標準防紅外檢測暗箱 500*500*1200 | 1 |
| 紅外相機 | 3600萬像素 | 1 |
| 紅外鏡頭 | D20M 高解析廣外廣角鏡頭 | 1 |
| EL電源 | 0~100V；0~20A；±0.1% | 1 |
| 電控裝置 | PLC；上電裝置，探針等 | 1 |
| 電腦 | windows專用臺式機 | 1 |
| 軟件 | EL檢測專用處理軟件 | 1 |
| 質保 | 售后質保1年，贈送2年 | 1 |
萊科斯（LAILX）致力于光伏檢測設備的研發與生產，現有設備包括 EL檢測系列，便攜式EL檢測儀，組串式EL檢測儀，無人機EL測試儀，IV功率測試系列，便攜式IV測試儀，電能質量分析儀，等相關光伏電站檢測設備與光伏產線實驗室檢測設備。
